- 產品名稱：固定一體式超聲波流量計
- 產品型號：TUF-2000F
- 生產廠家：上海天康儀表有限公司
- 產品特點：固定一體式超聲波流量計TUF-2000F是以“速度差法”為原理，測量圓管內液體流量的儀表。它采用了xj****的多脈沖技術、信號數字化處理技術及糾錯技術，使流量?jī)x表更能適應工業現場的環境，計量更方便、經濟、準確，廣泛應用于石油、化工、冶金、電力、給排水等領域。
- ?
固定一體式超聲波流量計TUF-2000F的產品詳細介紹：
一、產品概述：
固定一體式超聲波流量計TUF-2000F是以“速度差法”為原理，測量圓管內液體流量的儀表。它采用了xj****的多脈沖技術、信號數字化處理技術及糾錯技術，使流量?jī)x表更能適應工業現場的環境，計量更方便、經濟、準確，廣泛應用于石油、化工、冶金、電力、給排水等領域。
二、固定一體式超聲波流量計原理：
固定一體式超聲波流量計TUF-2000F是采用時間差法來測量流體的流速，再用流速乘上截面積就是流量了。根據液體的流向，分為上游和下游，簡單而言就是上游和下游各裝一個傳感器探頭，可以發射超聲波，上游發射一個超聲波，下游的接收，產生一個傳輸時間t1；同時下游的傳感器也發射一個超聲波信號，上游的傳感器接收，又產生一個時間t2，這兩個時間長短是不同的，他們的時間差和水的流速是成一個函數關系的。這樣水的流速，就被載在超聲波上了，通過計算就可以得出流量了。
三、固定一體式超聲波流量計特點：
◆可做非接觸式測量；
◆為無流動阻撓測量,無壓力損失；
◆可測量非導電性液體,對無阻撓測量的電磁流量計是一種補充；
◆除帶測量管段式外,一般不需要作實流校驗；
◆原理上不受管徑限制,其造價基本與管徑無關。
◆******的信號數字化處理技術，使儀表測量信號更穩定、抗干擾能力強、計量更準確。
◆無機械傳動部件不容易損壞，免維護，壽命長。
◆電路更優化、集成度高、功耗低、可靠性高。
◆智能化標準信號輸出，人機界面友好、多種二次信號輸出，供您任意選擇。
◆管段式小管徑測量經濟又方便，測量精度高；
四、常見的超聲波流量計對比說明：

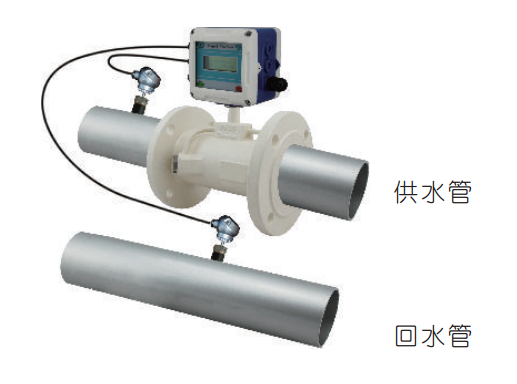

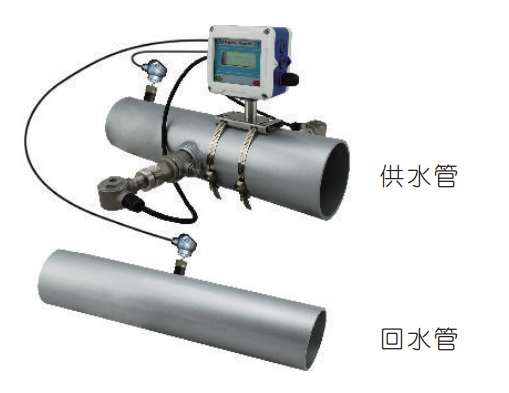

裝方式 | 夾裝式 | 插入式 | 管段式 |
|
|
| |
主機 | 支持4鍵磁性棒操作或4鍵輕觸鍵盤 數據接口RS485 | ||
信號輸入輸出 | 1 路4-20mA輸出 1 路OCT輸出 1 路繼電器輸出 3 路4-20mA輸入 | ||
測量范圍 | 配用不同的傳感器可實現DN15~6000mm，溫度-30~160℃管道的測量 | ||
測量介質 | 水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 | ||
管道材質 | 鋼、不銹鋼、鑄鐵、PVC、銅、鋁、等一切質密的管道，允許有襯里 | ||
流速范圍 | 0~±10m/s | ||
測量精度 | 優于±1% | ||
電源 | DC8-36V或AC10~30V | ||
功耗 | 1. 5W | ||
